Olvasson továbbA csapágyméret méréséhez három számra van szüksége: a belső átmérő (furat) , a külső átmérő (OD) , és a szélessége . Használjon tolómérőt az egyes méretek mérésére közvetlenül a csapágyon, vagy olvassa le a csapágy nyomtatott cikkszámát, és dekódolja azt egy szabványos furatdiagram segítségével. Ez a három, milliméterben vagy hüvelykben rögzített mérés elegendő a cserecsapágy azonosításához vagy a megfelelő katalógusból történő megrendeléséhez.
A csapágyak kívülről egyszerűnek tűnnek, de akár fél milliméteres furatméret eltérés is megakadályozhatja, hogy a cserealkatrész egyáltalán tengelyre vagy házra illeszkedjen. Ez az útmutató pontosan elmagyarázza, hogyan kell helyesen mérni a csapágyméretet, a szükséges eszközöket, hogyan kell dekódolni a csapágyak cikkszámait, valamint azokat a hibákat, amelyek leggyakrabban rossz alkatrész megrendeléséhez vezetnek.

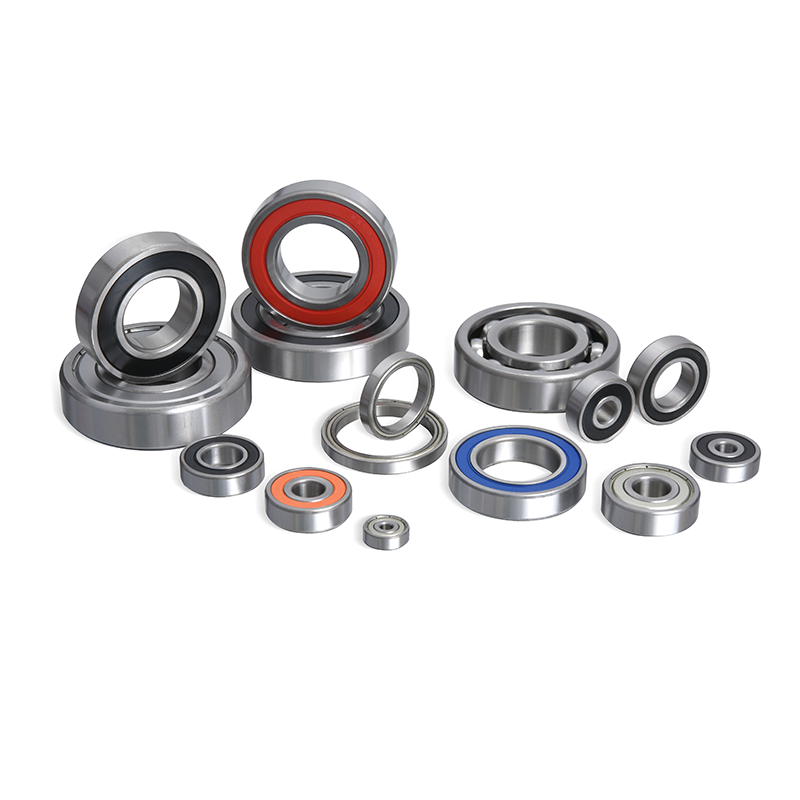

Minden gördülőcsapágyat, legyen az golyós vagy gördülőcsapágy, ugyanaz a három határméret határoz meg a nemzetközi szabvány szerint. ISO 15:2017 metrikus golyóscsapágyakhoz és ABMA 9. szabvány az Egyesült Államokban. A csapágyméret helyes mérésének első lépése annak ismerete, hogy mit jelentenek az egyes méretek.
A furat átmérője a csapágy közepén áthaladó furat, ahol a tengely áthalad. Ez a legkritikusabb méret, mert ha a furat nem egyezik a tengely átmérőjével, a csapágyat nem lehet beépíteni. A furat mérete jellemzően a miniatűr csapágyak 3 mm-től az ipari csapágyak 200 mm felettiig terjed.
A külső átmérő a csapágy külső szélén átnyúló méret, ahol az a házon belül helyezkedik el. Az OD-nak elég pontosan illeszkednie kell a ház furatához ahhoz, hogy a csapágy túlzott lazaság vagy interferencia nélkül illeszkedjen.
A szélesség a csapágy egyik oldala és a másik oldala közötti távolságra utal, a forgástengely mentén mérve. A nyomócsapágyakon ezt a méretet néha magasságnak nevezik szélesség helyett, de ugyanígy mérik.
| Méret | Mit mér | Tipikus eszköz | Közös tartomány |
|---|---|---|---|
| Furat (belső átmérő) | A tengely felőli furat átmérője | Belső féknyereg, digitális féknyereg | 3 mm-től 200 mm-ig |
| Külső átmérő | A ház felőli felület átmérője | Külső tolómérő, digitális féknyereg | 8 mm-től 350 mm-ig |
| Szélesség | A két arc közötti távolság | Mélységmérő, féknyereg pofák | 2 mm-től 90 mm-ig |
A legtöbb felhasználó számára a digitális tolómérő a legpraktikusabb eszköz a csapágyméret mérésére, 0,02 mm-es pontosságú leolvasást biztosít. A szűkebb tűréshatárokhoz a mikrométer vagy furatmérő tovább javítja a pontosságot.
A digitális tolómérő egyetlen szerszámban méri a furatot, a külső átmérőt és a szélességet a külső, a belső pofák és a mélységrúd közötti váltással. A digitális tolómérők általában 0,01 mm-es vagy 0,0005 hüvelykes felbontásban olvasnak, míg a hagyományos nóniuszos tolómérők manuálisan körülbelül 0,05 mm-es felbontásig olvasnak.
A mikrométer nagyobb pontosságot kínál, mint a féknyereg, gyakran 0,001 mm-en belül, így az előnyben részesített eszköz az orsókban, sebességváltókban vagy repülőgép-alkatrészekben használt precíziós csapágyakhoz, ahol a tűrések egymásra rakása számít.
Ha a csapágy pajzsára vagy gyűrűjére még mindig olvasható alkatrészszám van bélyegezve, a csapágyszám-diagram teljes mértékben helyettesítheti a fizikai mérést, mivel maga a szám kódolja a furat, OD és szélesség sorozatát.
| Eszköz | Tipikus pontosság | Legjobb használati eset | Korlátozás |
|---|---|---|---|
| Digitális tolómérő | ±0,02 mm | Általános furat, külső külső, szélesség ellenőrzések | Akkumulátor függő |
| Vernier tolómérő | ±0,05 mm | Helyszíni mérések, elem nem szükséges | Lassabban olvasni |
| Mikrométer | ±0,001 mm | Precíziós tűrésellenőrzés | Szerszámonként korlátozott mérési tartomány |
| Csapágyszám táblázat | Pontos (ha olvasható) | Gyors azonosítás, nincs szükség szerszámra | Haszontalan, ha a szám lekopott |
A csapágy helyes mérése kevesebb mint öt percet vesz igénybe, ha a lépéseket sorrendben követi. Az alábbi eljárás a golyóscsapágyakra, görgőscsapágyakra és a legtöbb nyomócsapágyra vonatkozik.
A legtöbb metrikus csapágy olyan számozási rendszert követ, ahol az alkatrészszám utolsó két számjegye a furatméretet jelzi, az ISO 104 szabvány szerint meghatározott képlet alapján, és az egész iparágban használatos. A 04 és 96 közötti furatkódok esetén szorozza meg a kétjegyű kódot 5-tel, hogy megkapja a furatátmérőt milliméterben.
Például egy számozott csapágy 6203 a furatkódja "03", ami a 04 alatti kivételtartományba esik, nem pedig az 5-tel szorzás szabálya. A 00 és 03 közötti furatkódok rögzített értékeket használnak a képlet helyett.
| Bore Code | Furat átmérője | Példa alkatrészszámra |
|---|---|---|
| 00 | 10 mm | 6200 |
| 01 | 12 mm | 6201 |
| 02 | 15 mm | 6202 |
| 03 | 17 mm | 6203 |
| 04 | 20 mm (4 x 5) | 6204 |
| 10 | 50 mm (10 x 5) | 6210 |
A 6203-as teljes cikkszám is többet mond a furatméretnél: a vezető "6" egysoros mélyhornyú golyóscsapágy-sorozatot jelöl, a furatkód előtti "2" pedig egy könnyű sorozatot, ami azt jelenti, hogy az OD és szélesség a 40 mm-es külső átmérőjű és a 12 mm-es szélesség szabványos értékeit követi az adott furat- és sorozatkombinációra.
A metrikus csapágyakat milliméterben mérik, és az ISO számozást követik, míg a hüvelyk alapú csapágyakat törtben vagy decimális hüvelykben mérik, és követik az észak-amerikai berendezésekben megszokott ANSI/ABMA számozási konvenciókat, amelyeket a metrikus szabványosítás globális elterjedése előtt gyártottak.
| Funkció | Metrikus csapágyak | hüvelykes csapágyak |
|---|---|---|
| Mértékegység | Milliméter (mm) | hüvelyk (in) |
| Irányadó szabvány | ISO 15 / ISO 104 | ABMA / ANSI |
| Közös felhasználási terület | Globális, világszerte uralkodó | Legacy észak-amerikai berendezések |
| Számozási stílus | Furatkód x 5 képlet | Törtfurat (pl. 1/2 hüvelyk) |
| Cserélhetőség | Közvetlenül nem cserélhető hüvelykes méretekkel | Közvetlenül nem cserélhető fel metrikus méretekkel |
A két rendszer összekeverése az egyik leggyakoribb beszerzési hiba. A 19,05 mm-es furat matematikailag megegyezik a 0,75 hüvelykes furattal, de maga a csapágy más alkatrészszámmal rendelkezik attól függően, hogy melyik szabvány szerint gyártották, így a szám átalakítása önmagában nem elegendő az illeszkedés megerősítéséhez.
Ha egy csapágy cikkszáma elhasználódott, vagy már meghibásodott és szétesett, akkor a csapágy helyett közvetlenül a tengely átmérőjét és a ház furatát mérje meg, mivel ennek a két felületnek pontosan meg kell egyeznie a csapágy furatával és külső átmérőjével.
Mérje meg a tengelyt, ahol a csapágy ül, egy külső féknyereggel, és mérje meg a ház furatát egy belső féknyereg vagy teleszkópos mérőeszköz segítségével. A tengely átmérője megegyezik a csapágy furatméretével, a ház furata pedig a csapágy külső átmérőjével, a gyártó által megadott illeszkedési tűréshatáron belül. A szélesség jellemzően megbecsülhető a házban hagyott rés alapján, vagy összevethető egy cserekatalógussal, a két ismert méret használatával.
A legegyszerűbb módszer féknyereg nélkül, ha leolvassa a csapágy pajzsára bélyegzett cikkszámot, és megkeresi egy furatdiagramon, mivel a szám önmagában mutatja a furatot, az OD-t és a szélességet mérőeszköz nélkül.
Az a féknyereg, amely kissé leesik a szabványos mérettől, például 17 mm helyett 16,98 mm, általában a normál gyártási tűrést vagy kisebb kopást tükrözi, nem mérési hibát, és a legközelebbi szabványos furatméretre kell kerekíteni.
Egy vonalzó megadhat egy hozzávetőleges csapágyméretet, de nem elég pontos a csere megrendeléséhez, mivel a vonalzó leolvasása általában csak körülbelül 0,5 mm-ig terjed, ami átfoghatja a két szomszédos szabványos furatméret közötti különbséget.
A csapágy akkor metrikus, ha a cikkszáma követi az ISO furatkód formátumát, például 6203 vagy 6309, és hüvelyk méretű, ha a szám tört- vagy tizedes hüvelykes megjelölésre hivatkozik, például a kúpgörgős csapágysorozatokban használtakra.
A szélesség akkor is számít, ha a furat és az OD egyezik, mert a túl keskeny vagy túl széles csapágy elmozdulhat a ház belsejében, vagy nem illeszkedik a rögzítő vállakhoz, ami idő előtti kopáshoz vagy zajhoz vezet.
